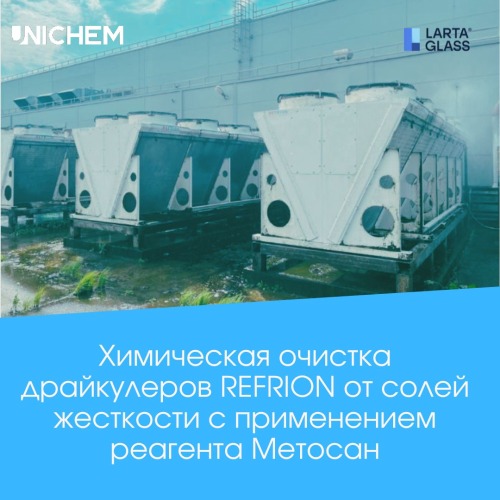

Очистка драйкулеров REFRION от налета солей жесткости с применением реагента Метосан

В июле 2025 года к нам обратились специалисты из компании Ларта Гласс Раменское с просьбой оказать помощь с очисткой трех драйкулеров REFRION от налета солей жесткости с применением реагента «Метосан». Каждый теплообменник имеет мощность 933кВт.

Larta Glass — один из крупнейших производителей листового стекла, стекла с покрытием и зеркала в России и СНГ. В портфеле компании — инновационные продукты, включая сверхгабаритное и просветлённое стекло.

В производственном процессе для технологических нужд используются теплообменники производства ReFrion с адиабативной системой охлаждения.  В 2025 году производственники столкнулись с проблемой: теплообменники не выходят на свою мощность вследствие того, что соты теплообменников заросли отложениями солей. Ламели изготовлены из алюминия.

Для очистки использовалось концентрированное средство моющее «Метосан», которое представляет собой оптимизированный комплекс на основе органических кислот, смеси неионогенных ПАВ, пассиватора, ингибитора коррозии, специальных присадок. Реагент изготавливается по новейшей технологии SMAI.

Средство моющее «Метосан» предназначено для удаления отложений накипи с поверхностей градирен, аппаратов воздушного охлаждения, установок кондиционирования воздуха, драйкулеров, чиллеров, проточных нагревателей, бойлеров, теплообменников, трубопроводов и других подобных устройств.

Средство «Метосан» применяется в установках, выполненных из алюминия, силумина, свинца, оцинкованных и не оцинкованных материалов, нержавеющей стали, хрома, никеля, чугуна (EN-GJL, EN-GJS), нелегированных и малолегированных сплавов железа, из меди и латуни, но не из неустойчивой к кислоте эмали и полистирола.

Метосан очистка чиллеров драйкулеров градирни теплообменника REFRION от накипи забиты соты налет отложений солей



Цель очистки драйкулеров REFRION

В соответствии с требованиями нормативной документации и техническими указаниями производителя, в процессе плановой очистки, необходимо добиться максимального удаления минеральных отложений на рабочих поверхностях теплообменников максимально сохранив при этом целостность защитных покрытий поверхности теплообмена.



Метосан очистка чиллеров драйкулеров градирни теплообменника REFRION от накипи забиты соты налет отложений солей



Программа очистки теплообменников REFRION EK4D2590,6/2Q RBA

№

п/п

Выполняемые технологические операции

Продолжительность

1.

Подготовка установки к промывке

4 часа

1.1.

Установка отключается от линии подачи теплоносителя. На запорной арматуре линии подачи хладагента вывешивается плакат безопасности.

1.2.

Установка отключается от электроснабжения. На шкафу управления вывешивается плакат безопасности.

1.3.

Демонтируются все вентиляторы.

1.4.

Производится фотофиксация внутренних поверхностей теплообменников

1.5.

Штатная схема подачи воды к форсункам отключается от подачи воды.

1.6.

В нижней пластине каждой секции вырезается технологический лючок размером не менее 100 мм2

2.

Сборка контура промывки

4 часа

2.1.

Под установкой размещается поддон из ПВХ мембраны. Его края закрепляются на стойках установки.

2.2.

В каждом проеме вентилятора закрепляются технологические форсунки. Схема расположения форсунок должна обеспечить равномерное смачивание всей площади теплообмена изнутри установки.

2.3.

Подача воды к форсункам обеспечивается технологическими насосами производительностью 6 м3/час. На один насос подключается не более 6 форсунок.

2.4.

Насосы откачивают воду из промывочного бака. В промывочный бак поддона раствор перекачивается погружным насосом, размещенном в поддоне. Расположение насосов должно обеспечивать защиту от непогоды.

2.5.

Проверка работы схемы промывки проводится ИСКЛЮЧИТЕЛЬНО на свежей воде.

3.

Промывка реагентом «Метосан»

24 часа

3.1.

В поддон, заполненный свежей водой, технологическим насосом при работающей схеме промывки подается 100 литров реагента.

3.2.

Поддерживается циркуляция раствора в контуре промывки. Ежечасно проводится контроль уровня pH с использованием лакмусовых индикаторов «pH-тест». Бумажные индикаторы «pH-тест», с указанием даты и времени, прикладываются к отчету. При значении pH ниже 3,0 и отсутствии его увеличения, промывка завершается, т.к. это означает, что все отложения в контуре промывки растворены.

3.3.

Раствор, циркулирующий в контуре, может быть  однократно дополнен реагентом в количестве 100 литров.

3.4.

Остановка промывки не допускается.

3.5.

Отработанный раствор сливается в промышленную канализацию путем его замещения в поддоне свежей водой без прекращения циркуляции в контуре промывки.

3.6.

Цикл промывки повторяется с п.п. 3.1. до достижения желаемого результата или полного израсходования реагента.

4.

Удаление грязи (финишная промывка)

6 часов

4.1.

Циркуляция реагента не прекращается

4.2.

Щелочной раствор «РЩ 30» через аппарат высокого давления распыляется с внешней стороны теплообменника. Что позволяет илу и органическим загрязнениям покинуть установку.

4.3.

Нейтрализованный реагент и грязная вода сливаются из промывочного бака в промышленную канализацию

4.4.

Очищается и удаляется поддон

4.5.

Заделываются технологические отверстия

5.

Приведение установки в исходное положение

4 часа

5.1.

Удаляются технологические насосы и форсунки с подающими шлангами

5.2.

Устанавливаются вентиляторы

5.3.

Подается напряжение

5.4.

Подается теплоноситель

5.5.

Проверяется работа установки в штатном режиме

5.6.

Устраняются выявленные неисправности.





СХЕМА ХИМИЧЕСКОЙ ПРОМЫВКИ ТЕПЛООБМЕННИКОВ

REFRION EK4D2590,6/2Q RBA



Схема промывки Метосан очистка чиллеров драйкулеров градирни теплообменника REFRION от накипи забиты соты налет отложений солей



промывка Метосан очистка чиллеров драйкулеров градирни теплообменника REFRION удаление накипи забиты соты налет отложений солей

промывка Метосан очистка чиллеров драйкулеров градирни теплообменника REFRION удаление накипи забиты соты налет отложений солей

Ниже фотография внешнего вида панели драйкулера, очищенной очищающим средством "Метосан"

промывка Метосан очистка чиллеров драйкулеров градирни теплообменника REFRION удаление накипи забиты соты налет отложений солей

Химическая очистка и промывка теплообменников REFRION EK4D2590,6/2Q RBA№ 1, 2 и 3, проведены в полном объеме, в соответствии с требованиями нормативной документации, техническими указаниями производителя, утвержденной и согласованной с заказчиком программой очистки. В процессе плановой очистки, удалось добиться максимального удаления минеральных отложений и нерастворимых осадков с рабочих поверхностей теплообменников. Расчетное количество растворенных веществ (типа извести, солей CaCO₃), в процессе химической промывки, составляет не менее 500 кг с теплообменников одного охладителя. Расчетное количество нерастворимых веществ, вымытых в процессе промывки, составляет не менее 500 кг с теплообменников одного охладителя. Технологическая эффективность охладителей, значительно увеличена. Теплообменники REFRION EK4D2590,6/2Q RBA № 1, 2 и 3 приведены в исходное технологическое состояние и переданы эксплуатирующей организации для работы.
